Motor linear rotativo com caixa planetária (gearbox)

Motor linear rotativo com caixa planetária (gearbox)

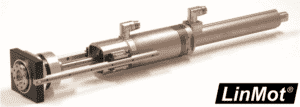

Pela primeira vez na SPS/IPC/DRIVES 2013, a LinMot apresentou um motor linear rotativo com engrenagem.

Com base na existente série PR01, foi desenvolvido um motor linear rotativo para aplicações com requisitos de torque elevado, de até 80 Nm. A engrenagem também permite um posicionamento preciso e dinâmico, até para cargas com altos momentos de inércia. Um conjunto de engrenagens planetárias com três rácios de transmissão que podem ser especificados conforme necessário, permitem uma ótima sincronização e adaptação ao momento de inércia.

Os movimentos lineares e rotativos podem ser acionados independentemente um do outro ou sincronizados por um controlador NC de alto nível, dependendo da aplicação. As guias integradas podem ser usadas para suportar cargas transversais no curso máximo de 150mm. Ações como o pick and place de cargas fora do eixo de rotação são típicos exemplos de aplicações para os novos modelos de motor linear rotativo. Movimentos dinâmicos e livremente programáveis de pequenas mesas com prato de indexação rotativo, com cursos verticais e rotacionais simultâneos, podem ser facilmente implementados usando este novo elemento de design.
