Robôs da série MZ da Nachi: MZ04, MZ04E e MZ03EL

Robôs da série MZ da Nachi: MZ04, MZ04E e MZ03EL

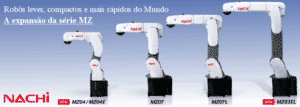

A série de robôs MZ apresenta uma capacidade de movimentação de alta-velocidade, permitindo a passagem interna de cablagem, o que simplifica a utilização de cabos ou tubos nas aplicações de visão, manipulação, montagem, entre outras. A passagem interna da cablagem minimiza a interferência e potencial impedimento com objetos periféricos na célula de trabalho, ajudando a proteger cabos pneumáticos e de comunicação de eventuais danos. A trabalhar na classe de IP67, a série de robôs MZ é a mais rápida da categoria nos testes de velocidade estandardizados, sendo o líder em relação aos robôs da concorrência. As versáteis soluções de montagem, permitem que os robôs da série MZ possam ser montados no chão, na parede ou invertidos (montagem em teto), de forma a melhor satisfazer as necessidades dos clientes numa dada aplicação. A série de robôs MZ, sendo uma nova adição à vasta gama de robôs da Nachi, é baseada na grande herança de robôs com elevadas capacidades de carga, fornecendo pequenos robôs extremamente versáteis com características topo de gama.

O MZ07, o primeiro robô da série, pesa apenas 30kg e tem uma capacidade de carga de 7kg, um alcance de 723mm e uma impressionante repetibilidade de ±0.02mm. O MZ07L, uma variação do modelo inicial, alarga o seu espaço de trabalho até aos 912mm de alcance. O MZ07 e MZ07L oferecem articulação completa de 6-eixos, enquanto que o MZ07P e o MZ07PL são especialmente desenhados para aplicações de paletização, tendo somente 5-eixos concebidos para simplificar o ensinamento de rotinas de paletização.

MZ07_MZ04

O robô MZ04 tem um alcance de 541mm, com uma capacidade de carga até 4kg e uma repetibilidade de ± 0.02mm. Além disso, ele pesa apenas 26kg e a sua base tem uma dimensão equivalente a uma folha A5, apresentando um design extremamente compacto e um espaço de instalação muito reduzido.

Os robôs MZ04E mantêm as características do MZ04 e ainda têm a tecnologia “Safe Robot”, utilizando motores com capacidade até 80w em cada um dos seus eixos. Pode ser usado sem barreiras de segurança e ao lado dos operadores (desde que seja feito um estudo de risco). Além do MZ04E com “Safe Robot”, os robôs MZ04 têm uma opção de ensinamento direto, que permite ao operador mover o braço manualmente para ensinar as posições ao robô. Este ensinamento manual do robô simplifica e reduz significativamente o processo de programação.

Finalmente, a gama fica completa com o MZ03EL. Este robô incorpora as mesmas grandes características dos outros modelos da série MZ, mas com uma capacidade de carga de 3kg e um alcance até 1100mm horizontais para espaços de trabalho maiores.



CFDsmall sizePara além das inovadoras características dos robôs da série MZ, que os tornam no líder na sua indústria, o tamanho do controlador é também bastante reduzido. O Controlador Nachi Compact-FD (CFD) tem o tamanho de um PC e apresenta-se com 200-230v (monofásico e trifásico), nível de protecção IP20 e um pequeno teaching pendant (miniTP). O tamanho reduzido não é a única característica atrativa do Controlador CFD: é possível fazer backups do sistema directamente para dispositivos por USB, assegurando que os programas de produção nunca ficarão comprometidos. O Nachi Smart Teach Pendant (SmartTP) também está disponível, fornecendo um touch screen gráfico, totalmente a cores, para controlar as funcionalidades do robot de uma forma ainda mais fácil.

Também disponível no sistema dos robôs da série MZ está um pacote de controlo de 220v, expandindo ainda mais a diversidade de aplicações. Os robôs da série MZ podem ser instalados em qualquer lugar: podem ser ligados numa parede, tornando-os uma solução ideal para universidades, centros de formação, laboratórios de I&D, ou em qualquer espaço sem acesso a energia comercial. As possibilidades de aplicação são intermináveis e perfeitamente exequíveis com os avançados Pacotes de Software da Nachi, que incluem paletização, controlo de força, detecção por visão, sincronização com tapete transportador linear, manipulação de materiais, entre muitos outros.



A Nachi-Fujikoshi é uma empresa japonesa e líder no fabrico de robôs industriais. A Nachi oferece uma variada gama de robôs e soluções para diversas aplicações, nomeadamente, soldadura, manipulação, alimentação de máquinas CNC, remoção de material, fundição, forjamento, embalamento/paletização e montagem. Os robôs da Nachi conseguem trabalhar com capacidades de carga que vão desde o 3kg até aos 700kg.



Catálogo
MZ Series Catalog [novo] icon_pdf
